PVD 코팅의 구조
PVD 코팅은 일반적으로 여러 층으로 구성되며, 각 층은 특정한 기능을 수행합니다. 다음은 PVD 코팅의 일반적인 구조입니다:
- 기판 (Substrate) : PVD 코팅이 증착되는 기본 재료로, 금속, 세라믹, 폴리머 등 다양한 기판이 사용될 수 있습니다.
- 접착층 (Adhesion Layer) : 기판과 코팅층 사이의 접착력을 향상시키기 위한 층으로, 보통 크롬, 티타늄 등의 금속이 사용됩니다.
- 코팅층 (Coating Layer) : 주된 기능을 수행하는 층으로, 고경도, 내마모성, 내식성 등의 특성을 부여합니다. TiN (티타늄 나이트라이드), CrN (크롬 나이트라이드), DLC (다이아몬드 유사 탄소) 등이 흔히 사용됩니다.
- 표면층 (Top Layer) : 추가적인 특성을 부여하거나 외관을 개선하기 위한 층으로, 보호막 역할을 하기도 합니다.
PVD 코팅의 특성

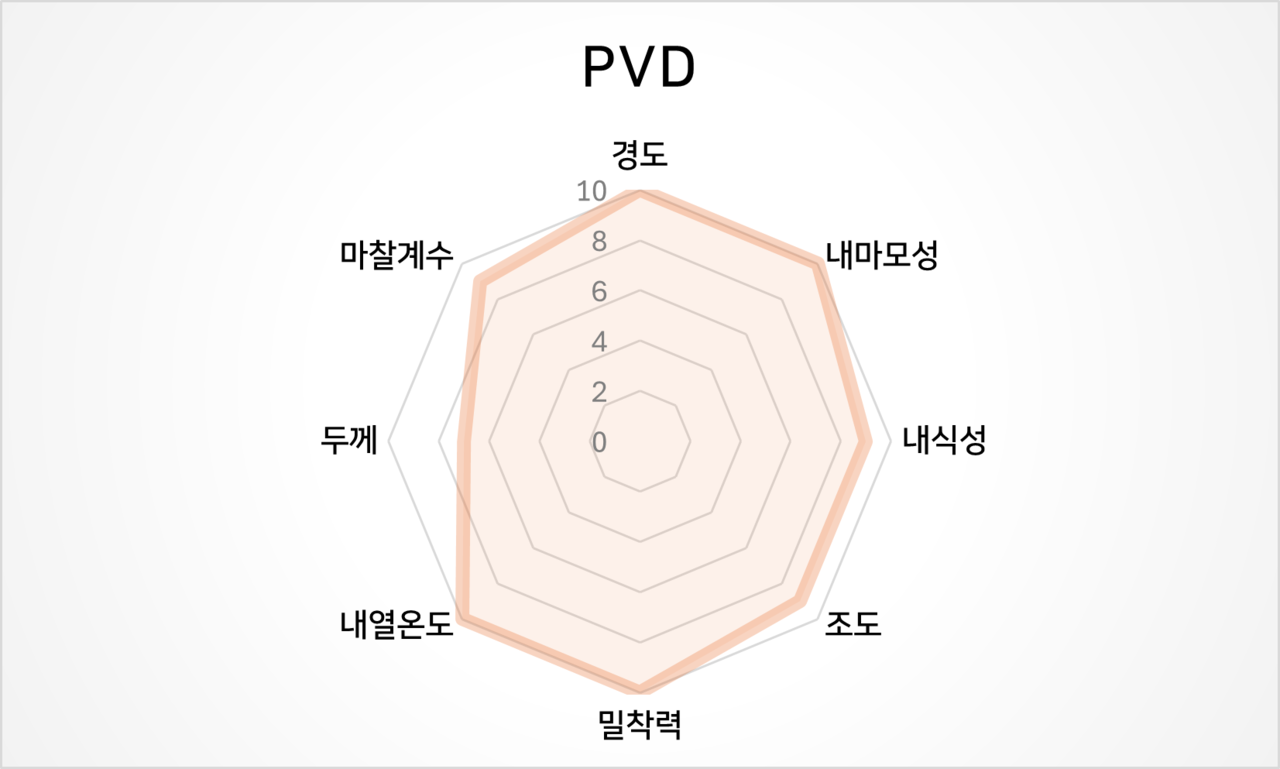

PVD 코팅은 다양한 특성을 제공하며, 그 특성은 사용된 재료와 공정 조건에 따라 다릅니다. 주요 특성은 다음과 같습니다:
고경도 (High Hardness) : PVD 코팅은 높은 경도를 가지고 마모와 긁힘에 대한 저항성을 제공하며 TiN, CrN 등의 코팅은 경도가 매우 높습니다.
내마모성 (Wear Resistance) : 높은 경도로 인해 마모 저항성이 뛰어나며, 기계 부품, 공구, 금형 등의 수명을 연장시킵니다.
내식성 (Corrosion Resistance) : PVD 코팅은 화학적 안정성이 높아 부식에 대한 저항성을 제공하며 해양환경, 화학공정에서 중요한 특성을 지닙니다.
저마찰 특성 (Low Friction) : 특정 PVD 코팅, 특히 DLC 코팅은 매우 낮은 마찰 계수를 가지며, 마찰로 인한 에너지 손실을 줄입니다.
열 저항성 (Thermal Resistance) : PVD 코팅은 고온 환경에서도 성능을 유지하며, 엔진 부품, 터빈 블레이드 등 고온 사용 부품에 적용됩니다.
균일한 두께 (Uniform Thickness) : PVD 공정은 매우 균일한 두께의 코팅을 제공하며, 복잡한 형상의 부품에도 고르게 코팅할 수 있습니다.

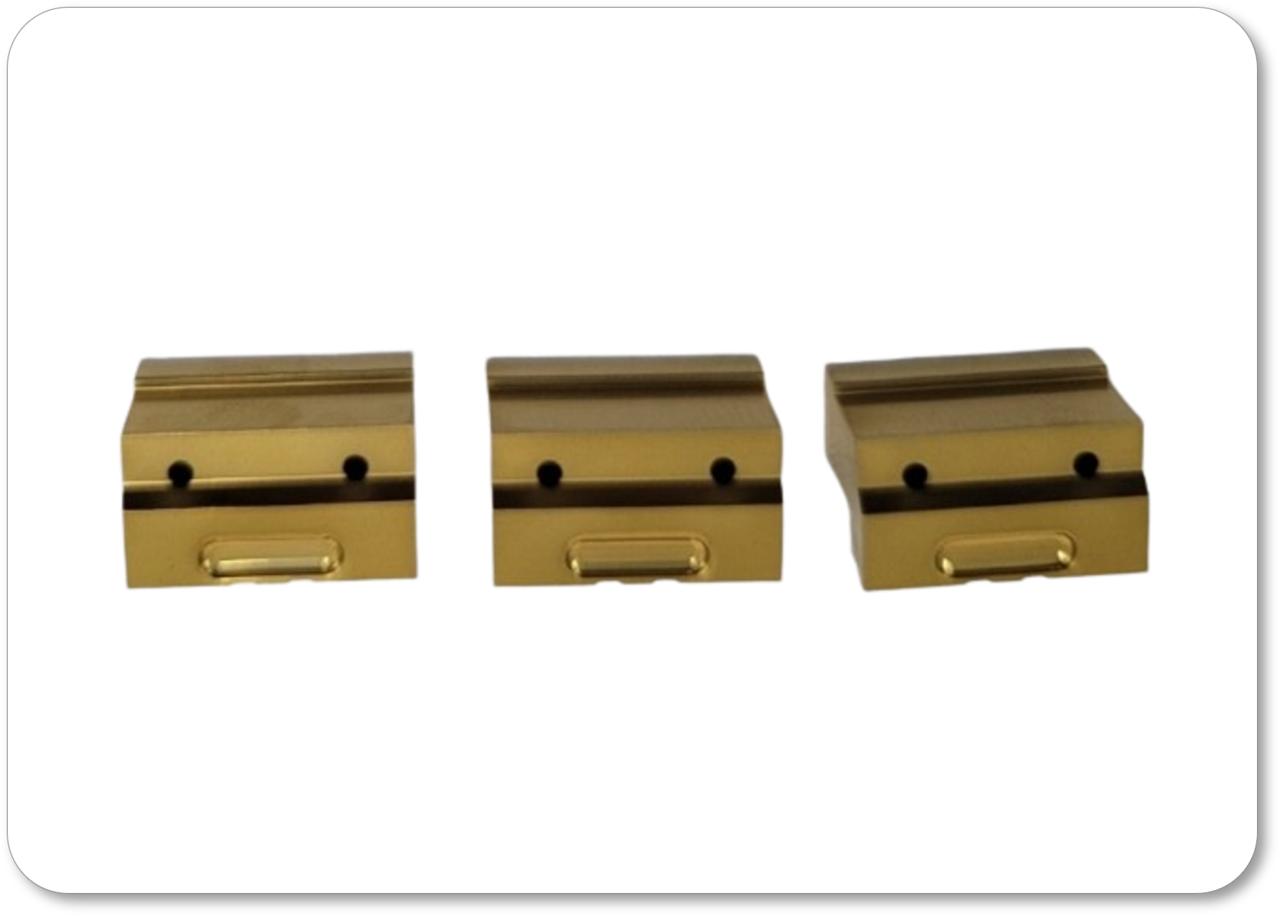

장식적 특성 (Aesthetic Properties) : 다양한 색상과 표면 마감을 제공하여 장식적 목적의 금색 TiN 코팅은 고급 시계나 주얼리에서 사용됩니다.
TYPE | 색상 | 경도(Hv) | 마찰계수 | 두께(㎛) | 내열온도(℃) | 처리온도(℃) | 용도 |
| TiN | Gold | 2,200 | 0.4 | 2~3 | 600 | 500 | 광범위 고경도 |
| Alpha+ | Gray | 3,500 | 0.4 | 2~5 | 900 | 500 | 사출 금형 자동화 |
| Ultra-C | Silver | 4,500 | 0.15 | 2~4 | 800 | 500 | 프레스 드로잉 부품 |
| Super | Bronz | 3,500 | 0.3 | 2~4 | 800 | 500 | 고경도 공구용 |
| CrN | Silver | 2,000 | 0.3 | 2~4 | 500 | 500 | 사출 프레스 금형용 |
| AlCrN | Gray | 3,500 | 0.3 | 2~4 | 900 | 500 | 내화학 범용 고경도 |
| TD | Bronz | 3,500 | 0.3 | 2~5 | 800 | 900 | 금형 고경도 |
PVD 코팅 기술은 다양한 산업 분야에서 중요한 역할을 하고 있으며, 표면의 물리적, 화학적, 미적 특성을 크게 향상시킵니다. 지속적인 연구와 개발을 통해 PVD 코팅의 적용 범위와 효율성은 더욱 확대될 것으로 기대됩니다.
PVD 코팅 기술의 주요 과정
- 기판 준비 : 기판 표면을 청소하고 준비하는 단계로, 오염물질 제거와 표면 활성화를 포함합니다.
- 진공 형성 : 코팅 챔버 내부를 고진공 상태로 만들기 위해 펌프 시스템을 사용합니다.
- 물질 증발/스퍼터링 : 코팅 재료(타겟)를 고에너지 광선이나 아크로 증발시키거나 이온으로 스퍼터링합니다.
- 물질 이동 : 증발된 물질이 기판 표면으로 이동합니다.
- 증착 : 증발된 물질이 기판 표면에 증착되어 얇은 필름을 형성합니다.
